Vactrol Low-Pass-Filter

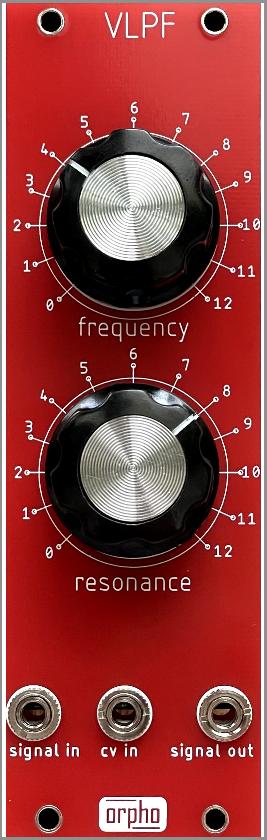

Das Orpho VLPF ist ein aktives Low-Pass-Filter-Modul für Modular-Synthesizer im Eurorack-Format. Es ist ein voll resonanter Tiefpass-Filter, das Vactrols als steuernde Elemente für die Filterfrequenz und Resonanz verwendet. Die beiden Potentiometer für Frequenz und Resonanz stellen die gewünschte Filterung ein. Je weiter sie geöffnet werden, desto mehr Licht fällt auf die beiden LDRs. Durch Verändern der Steuerspannung ändern sich Frequenz, Lautstärke und Resonanz simultan. Die Potentiometer ermöglichen die Justierung der Lichtauswirkung, um feine Abstufungen zu erreichen. Die beiden LEDs liegen offen, um eine visuelle Darstellung zu gewährleisten.

Ein voll resonantes Filter zeigt bei seiner Resonanzfrequenz eine signifikante Verstärkung, was zu einem scharfen Peak im Frequenzgang führt. Der Qualitätsfaktor (Q-Faktor, Gütefaktor) bestimmt die Schärfe dieser Resonanz: Ein hoher Q-Faktor impliziert eine scharfe Resonanz, während ein niedriger Q-Faktor eine gedämpftere Resonanz zur Folge hat. Voll resonante Filter können, wenn sie auf maximale Verstärkung eingestellt sind, auch in Abwesenheit eines Eingangssignals zu Schwingungen neigen, ein Phänomen, das als Selbstoszillation bezeichnet wird.

Vactrol:

Ein Vactrol ist eine Kombination aus lichtempfindlichem Widerstand (LDR = light-dependent resistor) und Leuchtdiode, die in einem gemeinsamen, lichtdichten Gehäuse untergebracht sind. Wird die LED-Helligkeit erhöht, verringert sich der Widerstand des LDRs. Dies kann für verschiedene Schaltungen, die auf veränderlichen Widerständen beruhen, verwendet werden. Diese Bauelemente sind für ihren „weichen“ Klang bekannt, da sie lineare Elemente sind, die keine Verzerrungen verursachen.



Modul im Überblick:

-VLPF mit Vactrol-Steuerung

-Voll resonanter Filter

-Eigenoszillation möglich

-Hochwertige Potentiometer

-CV-Input

-Zwei LEDs hinter der Frontplatte zur visuellen Darstellung

-Sagenhafter organischer Klang, ideal für Drum Snappy´s und bongo sounds
